在工厂所制造的产品质量要求越来越高的情况下, 不只会对生产线环境的洁净度要求变高, 同时也会要求产线稳定生产, 避免临时性的故障停机造成产线停摆, 进而造成产能的损失. 像是马达, pump, robot 等都是工厂常见的部件, 当临时损坏故障时必定影响产线的生产, 若是能透过震动侦测传感器持续侦测, 提早发现异常, 及早安排保养进行维修更换, 便可避免临时性的停机影响生产, 因此在产线重要的部件安装震动侦测传感器, 是现代智慧工厂必要的一环.
一般振动量测的传感器区分为三种，分别为位移计、速度规、加速度规，而加速度规为常使用之振动量测之一，加速度量测主要用于中高频率之振动量测，依感测方式可分压电式、应变/电容式、压阻式、 MEMS型等四类。目前市面上则以压电式与 MEMS型式为普遍

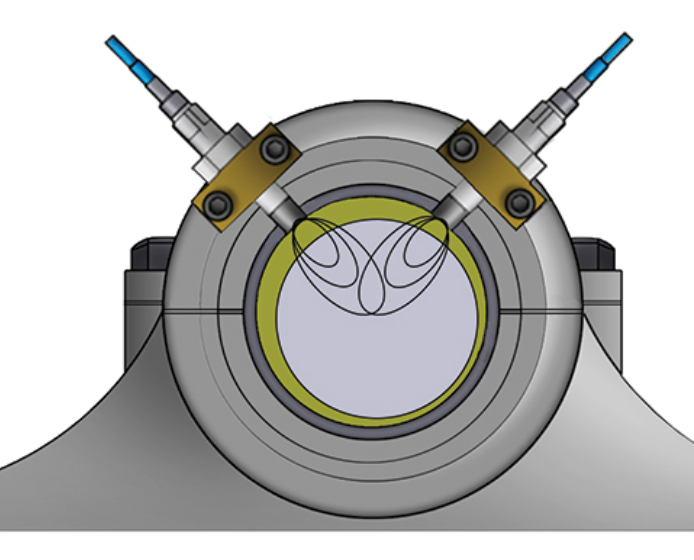

位移计 速度感测规

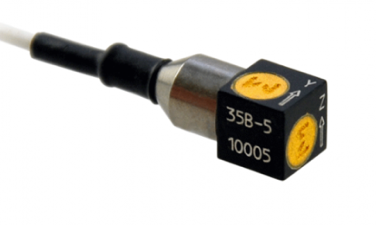

加速度感测规-压电型 加速度感测规-MEMS型

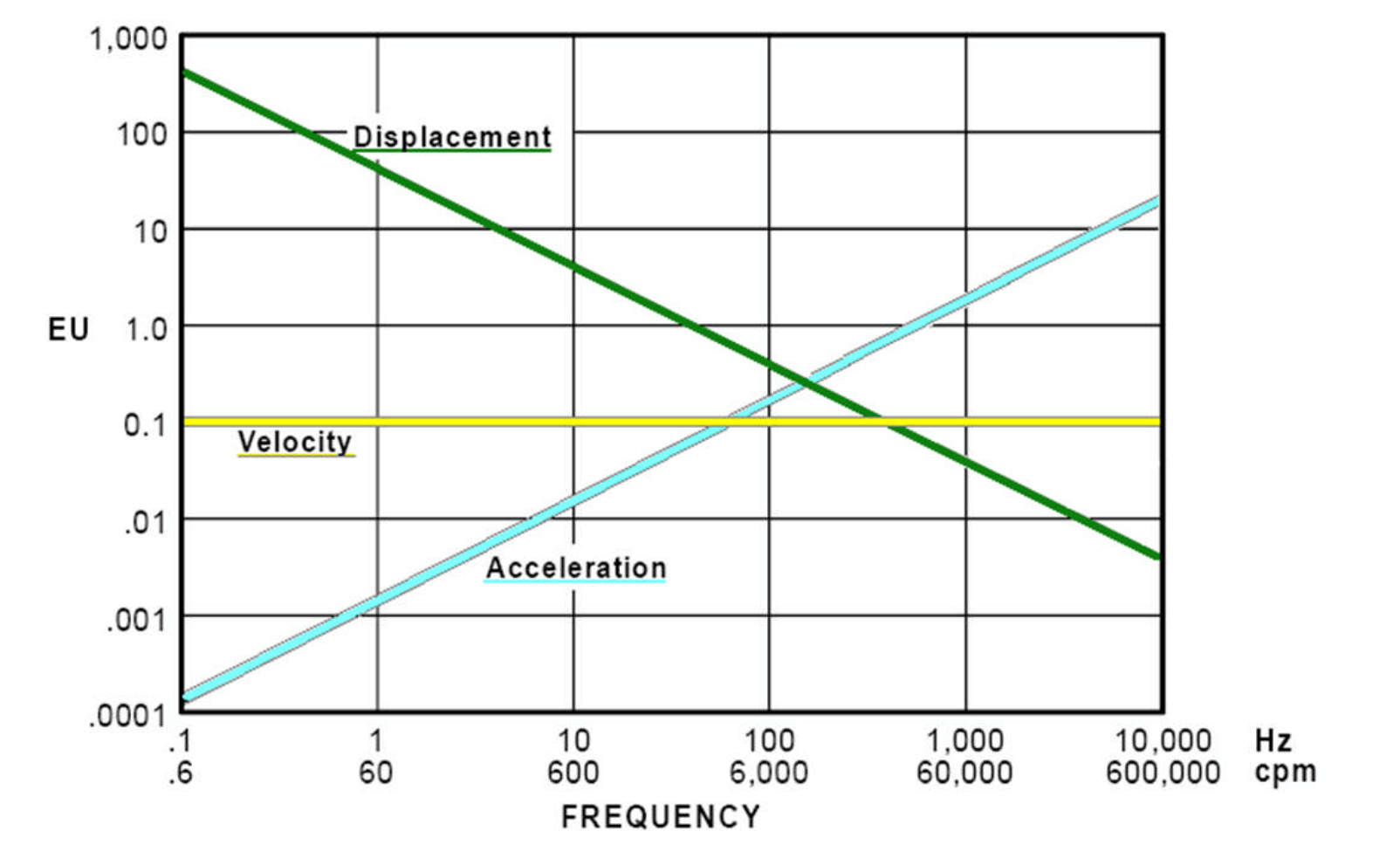

位移：適合低頻量測
速度：一般標準大多使用此當規範，不因頻率而改變，但量測設備較難實作。
加速度：適合高頻量測，低頻值很小，若做積分，低頻位移量會放大。
資料來源： MOBIUS INSTITUTE
振动器量测部件主要分两种- 第一种是稳态设备, 例如:

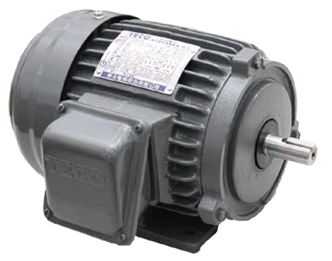

马达/电机 轴承 齿轮箱
MAU相关设备 PUMP 风机
第二种是非稳态设备, 例如
Cylinder 螺杆 滑块

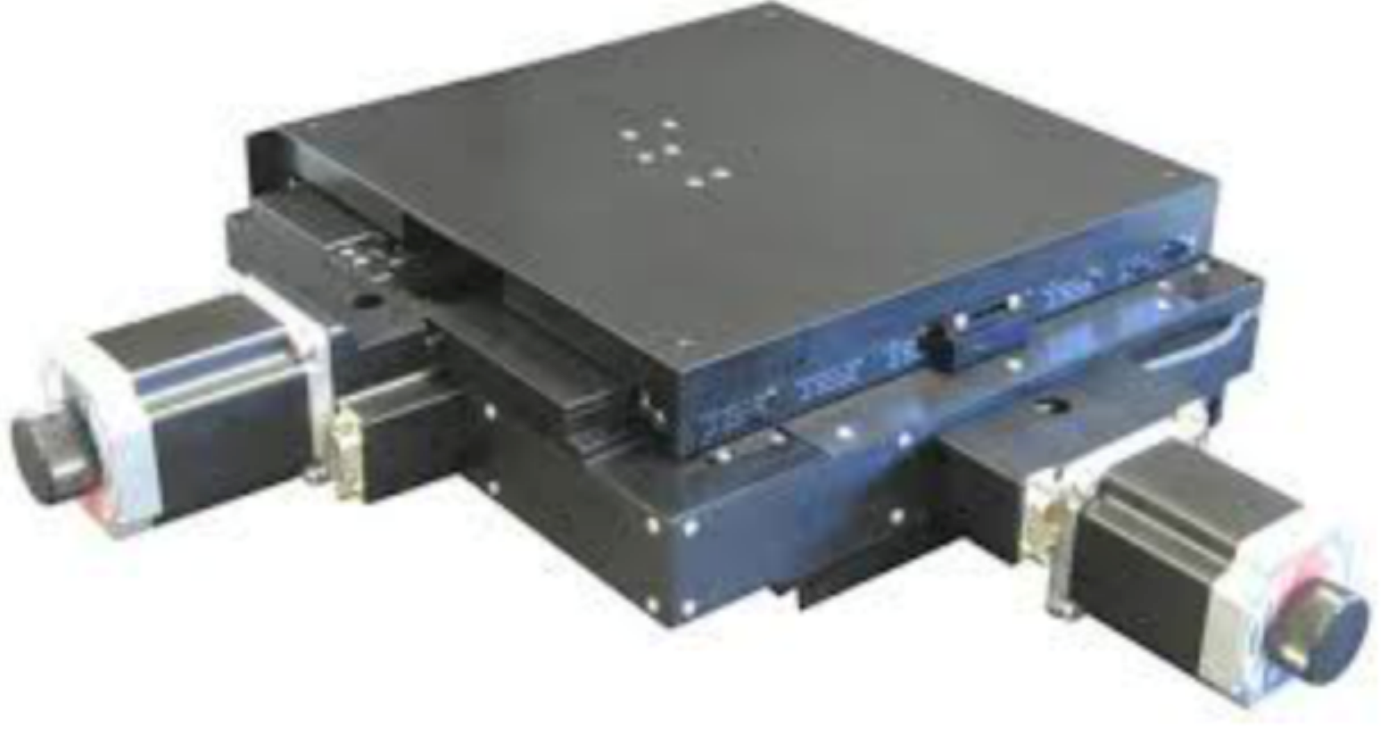

Robot OHT 设备上STAGE

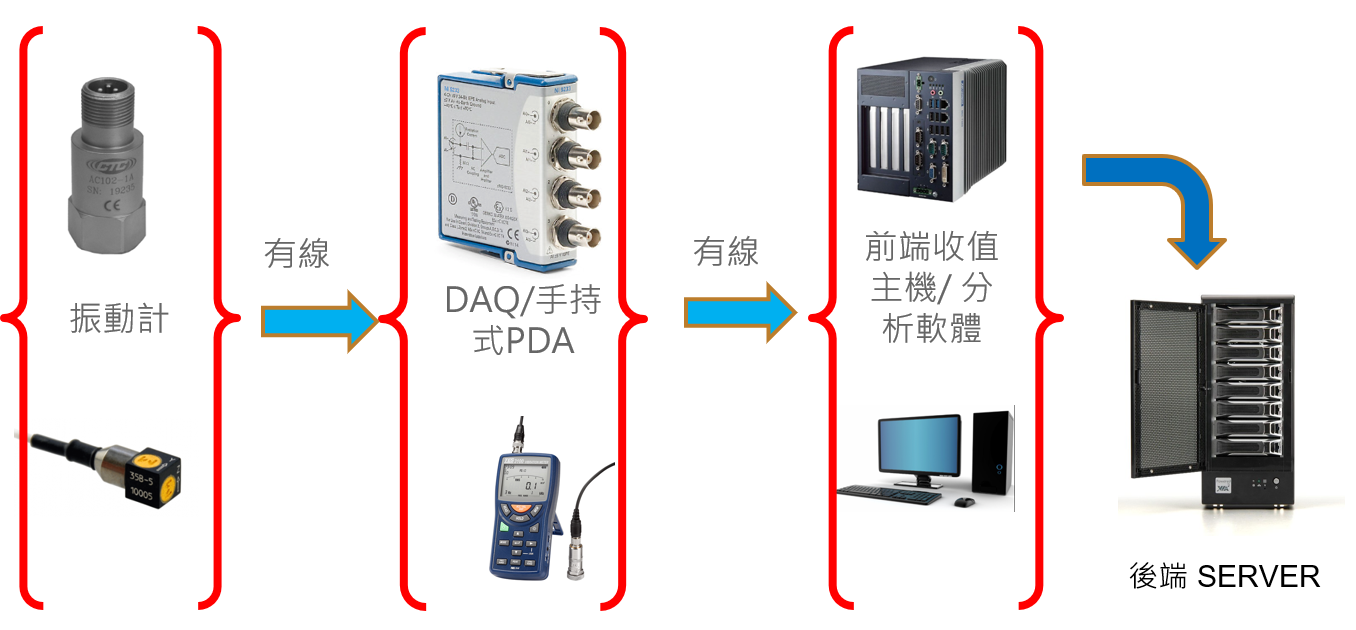

傳統振動器量測方式

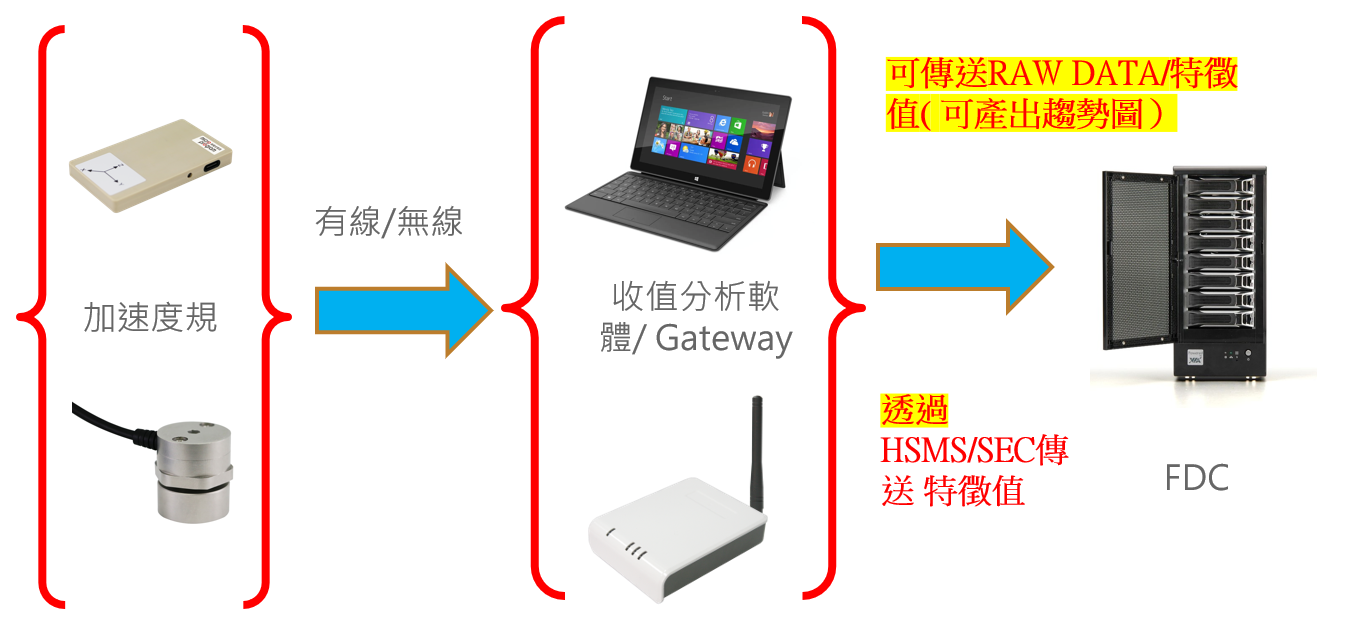

MENS型振動器量測方式
VRS sensor是MEMS sensor, 具有体积小, 采样频率高, 并提供有线或无线(蓝芽或Wify)数据传输, 软件功能强大, 有AI 学习功能, 非常适合用在工厂内分析震动来源, 无论是监控稳态或是非稳态的部件, 或是长时间监控厂内设备状况, 及早发现设备异常, 避免临时性的停机影响生产. VRS sensor主要有以下几种产品, 可依照现场实际状况挑选适合的产品

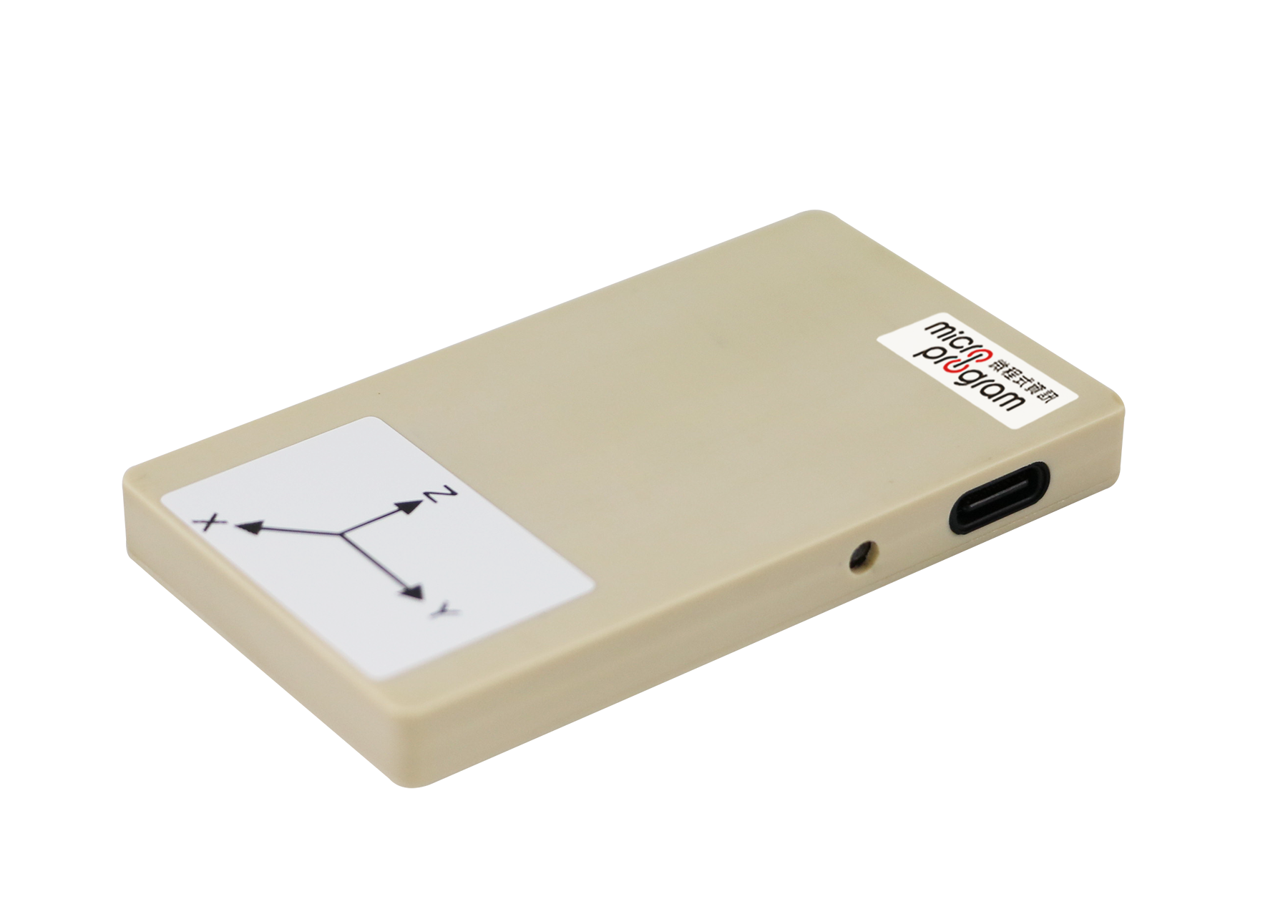

电池式(蓝芽传输) 有线式(可接电源) 磁吸式(可锁固)

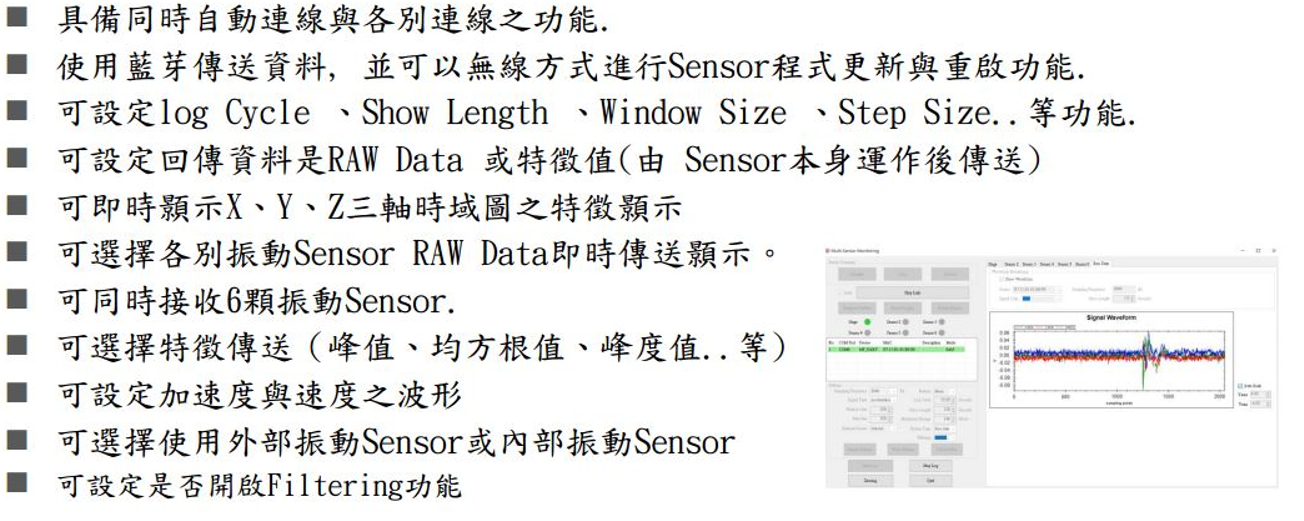

VRS Sensor软件功能强大, 包括
n 具有 STFT分析功能，可支持 19种 Windows Type 转换与 Frequency bins 、Time STEPS 、Window length 、Sample rate …等参数调整
n 具有档案比较功能（时域图、时频图、频谱功率..等）
n 具有画面缩放与各窗口显示值之调整

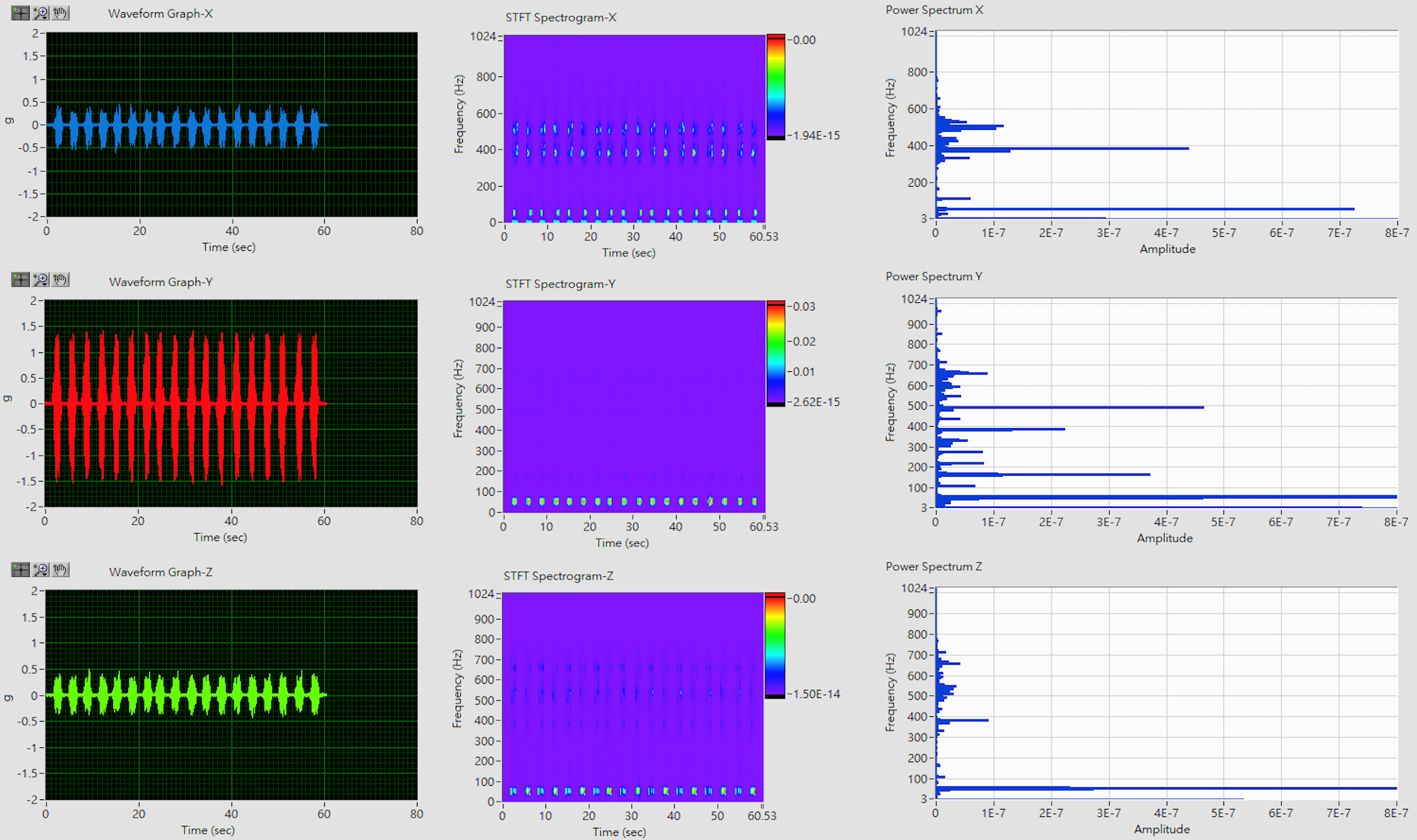

n 具有Waveform 与 Power Spectrum 之显示
n 具有画面缩放与各窗口显示值之调整

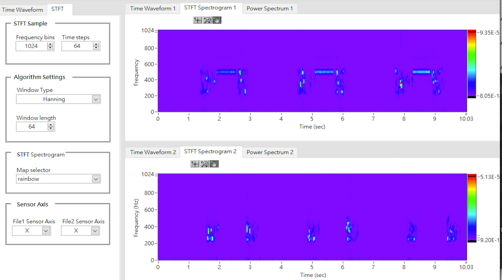

案例說明: 半導體 robot 運作特徵檢測
OK NG
在工厂往工业4.0智慧工厂的方向走, 整厂监控是不可或缺的一环, 而厂内设备的震动监控也将会越来越重要. 对于这部分有兴趣的同仁, 欢迎一起咨询探讨
如有相关需求欢迎咨询探讨
